Linear guides – Telescopic types

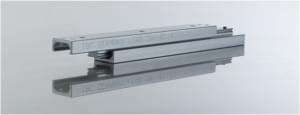

Lineární vedení teleskopické
Telescopic linear guides are for limited stroke or linear shift.

An inner profile rail is moved within an outer profile rail via cage-guided balls.

Telescopic linear guides are designed for less demanding applications.

Several types of telescopic linear guides are produced.

IBC producer:
LCE vedení - u tohoto typu nikdy neopustí vozík ani klec vodící kolejnici . Maximální zdvih dosahuje pouze něco přes polovinu celkové délky vodící kolejnice.
LCAE vedení - u tohoto typu mají „vozík“ a vodící kolejnice shodnou délku. Maximální zdvih je tedy částečně delší než je celková délka vodící kolejnice. K přesahu může dojít na obou stranách vodící kolejnice.
LCAD vedení - u tohoto typu jsou dvě vodící kolejnice kombinovány se dvěma „vozíky“ shodné délky. Vozíky jsou vzájemně sešroubovány. To umožňuje délku zdvihu částečně přesahující délku vodící kolejnice v obou směrech.
LCAH vedení – u tohoto typu jsou vzájemně sešroubovány obě vodící kolejnice. Oba „vozíky“ mají shodnou délku s vodícími kolejnicemi. Maximální zdvih částečně přesahuje celkovou délku tohoto typu.
LCAZ vedení - u tohoto typu jsou vodící kolejnice připevněny k montážní desce tvaru S - nebo Z- . To umožňuje významné snížení celkové šířky, zvyšuje únosnost a tuhost v ohybu. U tohoto typu může dojít k vysunutí v obou směrech.
LCAS vedení - u tohoto typu jsou vozíky připevněny k montážní desce tvaru S - nebo Z- . To umožňuje významné snížení celkové šířky, zvyšuje únosnost a tuhost v ohybu. U tohoto typu může dojít k vysunutí v obou směrech

More details in the catalogue:

lineární vedení teleskopické / LV teleskopické - Telescopic types LG
